户外有线引导大屏

产品型号:BT-VA3N-1

所属分类:车位引导系统

关键字:户外有线引导大屏,车位引导系统,百成电子,西安停车场
咨询电话:400--816-5896
在线咨询
  • 户外有线引导大屏

产品介绍

1 产品简介

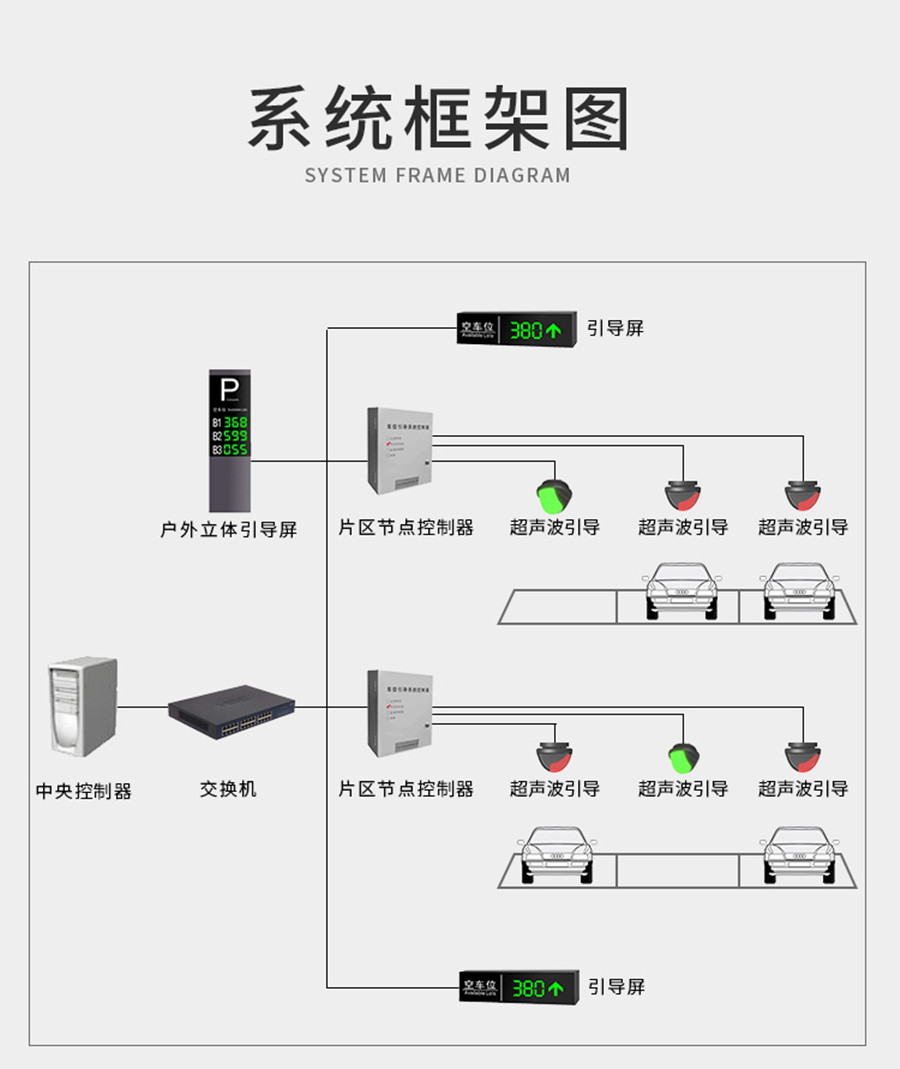

户外有线引导大屏由高亮度LED模组、驱动电路、支架等部分组成,安装在停车场的每个入口处,用于显示停车场内剩余车位信息。它接收集中控制器的车位统计信息,用数字和文字等形式实时显示当前停车场空车位数量,提示准备入场的车辆司机,24小时全天候使用。

2 产品特点

1)        引导屏采用钢化玻璃面板+冷钢烤漆外壳,外观简洁大气;

2)        外壳采用防水、防尘设计,并使用抗紫外线外漆,不易变色;

3)        引导屏具有短路、过压、过流、过载保护;

4)        红绿双色指示清晰可辨,灯珠发光强度高,可视距离远,可视角广。

3 技术参数



户外有线引导大屏结构图(单位:mm


4 产品安装

户外有线引导大屏采用螺钉紧固安装。将预埋板、地脚螺钉(M12*350)及PVC穿线管(Φ20)预埋入1000*1000*1000mm水泥墩,待自然凝固后,再将户外有线引导大屏固定到地脚螺钉上即可。安装示意图如图所示:



5 接线示意图


6 使用维护

1)非系统维护人员不得随意操作系统设备,以防误操作,引起系统故障。

2)系统配置文件完成后,请做好备份,以防被破坏后无法恢复,减小维护工作量。

3)更换故障设备时,请先断开设备电源后操作,防止操作过程中烧毁设备。

4)系统不能正常工作时,请先查看各设备的电源,是否有被误关断。
